Paso estanco a través de muros y tanques. Los fabricamos nosotros, en la planta de Bucaramanga: 20 configuraciones de extremos en inoxidable y acero al carbón, más polipropileno y PVC.
El pasamuro es el tramo de tubería que atraviesa
un muro de concreto, la pared de un tanque, un cárcamo o una losa,
con una placa de estanqueidad soldada a su cuerpo. Esa placa
— también llamada aleta o waterstop — queda embebida en el concreto y
corta la trayectoria que el agua buscaría por el contorno del tubo.
Sin pasamuro, la junta entre el tubo y el
concreto termina filtrando: el concreto se retrae al fraguar y deja un
camino continuo alrededor del tubo. Con pasamuro, ese camino queda
interrumpido por una barrera metálica soldada en las dos caras.
Dónde se usa: tanques de almacenamiento de
agua, plantas de tratamiento (PTAP y PTAR), casetas de bombeo, sótanos
y muros de contención, piscinas, cárcamos y tanques de proceso.
Diámetros2" a 12" en metálicos · 1/2" a 2" en PP · 2" a 4" en PVC
Largo de línea60 cm · otros largos a la medida
Extremos10 configuraciones: roscado, liso, ranurado, bridado y sus combinaciones
Cantidad mínimaUna pieza
Variantes
Todas las variantes de pasamuro
Este es el catálogo completo. Cualquier combinación que no esté aquí se fabrica contra plano.
Pasamuros metálicos — diez configuraciones de extremos
En cada tabla van los dos materiales: acero al carbón ASTM A53 arriba (negro, epóxico, galvanizado en caliente o pintura) y acero inoxidable AISI 304/316 abajo, decapado y pasivado. Fichas técnicas: acero al carbón → · inoxidable →
Pasamuro extremos roscados — inoxidable y acero al carbón

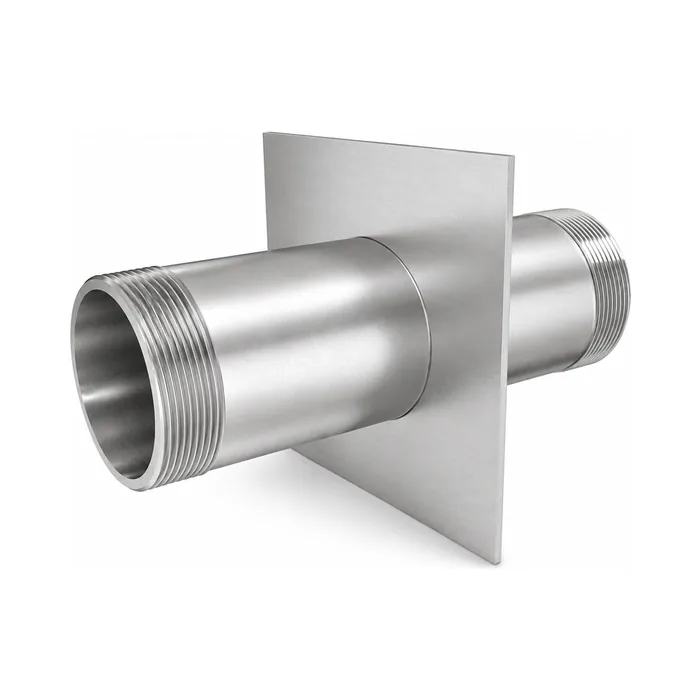

Pasamuro con placa de estanqueidad soldada por sus dos caras, disponible en acero inoxidable AISI 304/316 (decapado y pasivado) y en acero al carbón ASTM A53 Gr. B (negro, epóxico, galvanizado en caliente o pintura). Rosca NPT en los dos extremos: se conecta con tubería roscada, uniones universales y válvulas roscadas a lado y lado del muro. Es la configuración más pedida hasta 6". Fabricación propia en la planta de Bucaramanga.
Precios por medida, por unidad, antes de IVA. Se
confirman en la cotización junto con el despacho.
Pasamuro extremos lisos — inoxidable y acero al carbón
Pasamuro con placa de estanqueidad soldada por sus dos caras, disponible en acero inoxidable AISI 304/316 (decapado y pasivado) y en acero al carbón ASTM A53 Gr. B (negro, epóxico, galvanizado en caliente o pintura). Extremos lisos para soldar a tope contra la tubería a lado y lado. Es lo normal en líneas de proceso y diámetros grandes, donde la junta soldada no se desarma. Fabricación propia en la planta de Bucaramanga.
Precios por medida, por unidad, antes de IVA. Se
confirman en la cotización junto con el despacho.
Pasamuro extremos ranurados — inoxidable y acero al carbón
Pasamuro con placa de estanqueidad soldada por sus dos caras, disponible en acero inoxidable AISI 304/316 (decapado y pasivado) y en acero al carbón ASTM A53 Gr. B (negro, epóxico, galvanizado en caliente o pintura). Ranura mecanizada en los dos extremos para acople ranurado: se arma sin soldadura y permite desmontar la línea. Es el estándar en red contra incendio. Fabricación propia en la planta de Bucaramanga.
Precios por medida, por unidad, antes de IVA. Se
confirman en la cotización junto con el despacho.
Pasamuro extremos bridados — inoxidable y acero al carbón

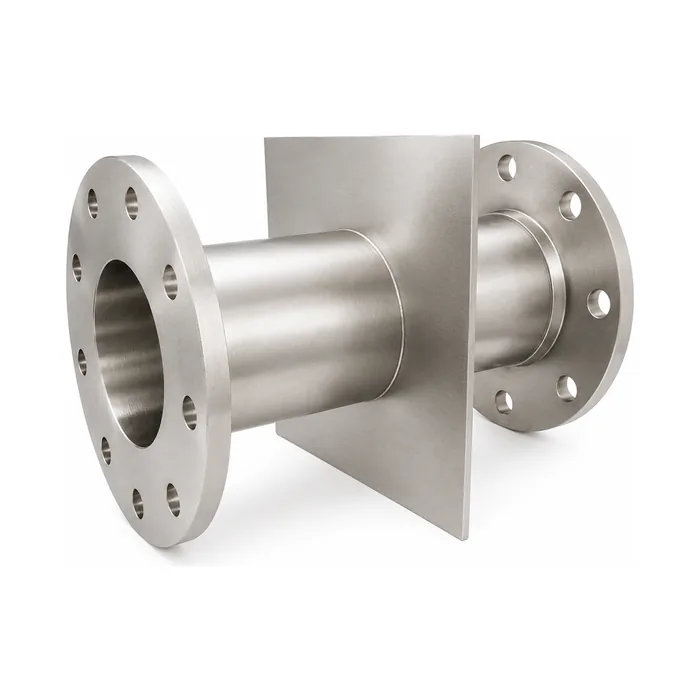

Pasamuro con placa de estanqueidad soldada por sus dos caras, disponible en acero inoxidable AISI 304/316 (decapado y pasivado) y en acero al carbón ASTM A53 Gr. B (negro, epóxico, galvanizado en caliente o pintura). Brida en los dos extremos para conectar con válvulas, equipos y tramos bridados. Permite desmontar sin cortar la tubería. Fabricación propia en la planta de Bucaramanga.
Precios por medida, por unidad, antes de IVA. Se
confirman en la cotización junto con el despacho.
Pasamuro brida × liso — inoxidable y acero al carbón
Pasamuro con placa de estanqueidad soldada por sus dos caras, disponible en acero inoxidable AISI 304/316 (decapado y pasivado) y en acero al carbón ASTM A53 Gr. B (negro, epóxico, galvanizado en caliente o pintura). Brida de un lado y extremo liso para soldar del otro. Resuelve el paso cuando adentro hay un equipo bridado y afuera tubería soldada. Fabricación propia en la planta de Bucaramanga.
Precios por medida, por unidad, antes de IVA. Se
confirman en la cotización junto con el despacho.
Pasamuro brida × rosca — inoxidable y acero al carbón

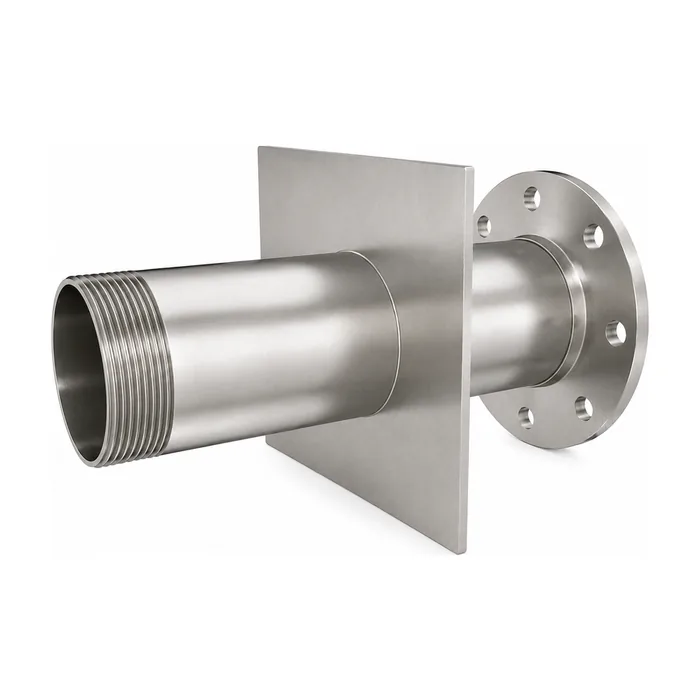

Pasamuro con placa de estanqueidad soldada por sus dos caras, disponible en acero inoxidable AISI 304/316 (decapado y pasivado) y en acero al carbón ASTM A53 Gr. B (negro, epóxico, galvanizado en caliente o pintura). Brida de un lado y rosca NPT del otro: sirve cuando el muro separa un equipo bridado de una red roscada. Fabricación propia en la planta de Bucaramanga.
Precios por medida, por unidad, antes de IVA. Se
confirman en la cotización junto con el despacho.
Pasamuro ranura × brida — inoxidable y acero al carbón
Pasamuro con placa de estanqueidad soldada por sus dos caras, disponible en acero inoxidable AISI 304/316 (decapado y pasivado) y en acero al carbón ASTM A53 Gr. B (negro, epóxico, galvanizado en caliente o pintura). Ranura para acople ranurado de un lado y brida del otro: el paso típico entre una red contra incendio y un equipo bridado. Fabricación propia en la planta de Bucaramanga.
Precios por medida, por unidad, antes de IVA. Se
confirman en la cotización junto con el despacho.
Pasamuro ranura × liso — inoxidable y acero al carbón
Pasamuro con placa de estanqueidad soldada por sus dos caras, disponible en acero inoxidable AISI 304/316 (decapado y pasivado) y en acero al carbón ASTM A53 Gr. B (negro, epóxico, galvanizado en caliente o pintura). Ranura de un lado y extremo liso para soldar del otro: une la parte desmontable de la línea con el tramo soldado. Fabricación propia en la planta de Bucaramanga.
Precios por medida, por unidad, antes de IVA. Se
confirman en la cotización junto con el despacho.
Pasamuro ranura × rosca — inoxidable y acero al carbón
Pasamuro con placa de estanqueidad soldada por sus dos caras, disponible en acero inoxidable AISI 304/316 (decapado y pasivado) y en acero al carbón ASTM A53 Gr. B (negro, epóxico, galvanizado en caliente o pintura). Ranura de un lado y rosca NPT del otro, para pasar de acople ranurado a red roscada sin adaptadores. Fabricación propia en la planta de Bucaramanga.
Precios por medida, por unidad, antes de IVA. Se
confirman en la cotización junto con el despacho.
Pasamuro rosca × liso — inoxidable y acero al carbón
Pasamuro con placa de estanqueidad soldada por sus dos caras, disponible en acero inoxidable AISI 304/316 (decapado y pasivado) y en acero al carbón ASTM A53 Gr. B (negro, epóxico, galvanizado en caliente o pintura). Rosca NPT de un lado y extremo liso para soldar del otro: la combinación de siempre cuando adentro va roscado y afuera soldado. Fabricación propia en la planta de Bucaramanga.
Pasamuro en polipropileno PP-R blanco con placa de estanqueidad y extremo roscado, para redes de PP unidas por termofusión. No se corroe, no aporta sabor al agua y evita la transición a metálico justo en el punto del muro.
Precios por medida, por unidad, antes de IVA. Se
confirman en la cotización junto con el despacho.
Pasamuro PVC

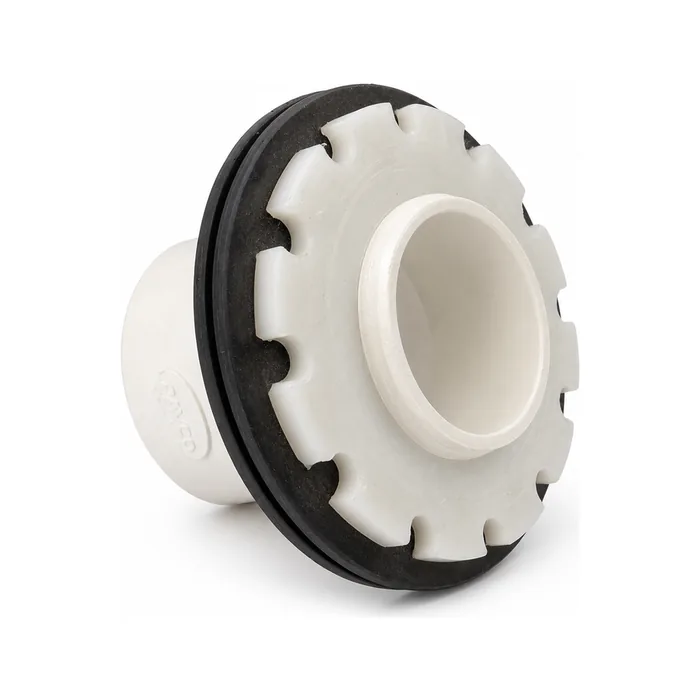

Pasamuro en PVC para redes de PVC a presión que atraviesan muros de concreto o paredes de tanque, con placa de estanqueidad y extremos para soldadura de PVC. La opción económica en agua fría y baja presión.
Precios por medida, por unidad, antes de IVA. Se
confirman en la cotización junto con el despacho.
Medidas
Placa y espesor por diámetro
La placa sobresale como mínimo 50 mm del tubo en todo el perímetro. También la fabricamos redonda cuando el diseño lo pide.
Diámetro nominal
Ø exterior del tubo (mm)
Placa cuadrada (mm)
Espesor de placa (mm)
Largo estándar
2"
60,3
200
6,35 (1/4")
60 cm
3"
88,9
250
6,35 (1/4")
60 cm
4"
114,3
300
6,35 (1/4")
60 cm
6"
168,3
350
9,53 (3/8")
60 cm
8"
219,1
400
9,53 (3/8")
60 cm
10"
273,0
480
9,53 (3/8")
60 cm
12"
323,9
550
9,53 (3/8")
60 cm
El largo de línea es de 60 cm, que cubre muros de hasta 50 cm de espesor. Fabricamos de 15 a 100 cm en pasos de 1 cm y longitudes mayores contra plano.
Cómo se fabrica
De la lámina certificada a la pieza marcada
Material con trazabilidad
Tubo y lámina con certificado de colada. El acero lo suministra Materialion, nuestra división de materiales de ingeniería.
Corte y preparación de extremos
Corte del tubo a la longitud del plano y preparación del extremo según la variante: roscado NPT, biselado para soldar, ranurado o soldadura de brida.
Placa de estanqueidad
Corte de la placa y del agujero central con plasma CNC, ajuste al tubo y posicionamiento en el punto que indique el plano — al centro por defecto.
Soldadura perimetral
Cordón de filete continuo en las dos caras de la placa. Es lo que garantiza que el agua no pase por el contorno del tubo.
Acabado y control
Decapado y pasivado, galvanizado o pintura según el material; verificación dimensional, calibración de roscas y marcación.
Preguntas frecuentes
Preguntas frecuentes sobre pasamuros
¿Qué es un pasamuro?
Un pasamuro es un tramo de tubería con una placa de estanqueidad soldada a su cuerpo, que se deja embebido en el muro o en la pared del tanque antes de fundir el concreto. La placa interrumpe el camino que el agua buscaría por el contorno del tubo y deja un paso hermético para la tubería que atraviesa la estructura.
¿Qué diámetros y qué largo maneja el pasamuro?
Los pasamuros metálicos van de 2" a 12" con largo de línea de 60 cm. Las variantes que llevan rosca NPT llegan hasta 6". En polipropileno el rango es de 1/2" a 2" y en PVC de 2" a 4". Cualquier otro largo o diámetro se fabrica contra plano.
¿Cuántas configuraciones de extremos hay?
Diez, tanto en inoxidable como en acero al carbón: roscados, lisos, ranurados, bridados, y las combinaciones brida × liso, brida × rosca, ranura × brida, ranura × liso, ranura × rosca y rosca × liso. Así el pasamuro empalma con lo que haya a cada lado del muro sin adaptadores.
¿Pueden fabricar un pasamuro con medida especial?
Sí. Definimos el largo, el diámetro, la posición de la placa a lo largo del tubo, el tamaño de la placa y el tipo de extremo según el plano del proyecto. Es fabricación propia: la cantidad mínima es una pieza.
¿Qué material conviene para cada caso?
Inoxidable 304 para agua potable e industria general; inoxidable 316 para aguas residuales, salmuera y ambientes de costa; acero al carbón galvanizado para red contra incendio y obra civil; polipropileno para redes de PP-R por termofusión y PVC para redes de PVC a presión.
¿La placa siempre va al centro?
Por defecto sí, porque el pasamuro suele quedar centrado en el espesor del muro. Cuando el muro es asimétrico o el tubo debe sobresalir más por una cara, la placa se posiciona donde lo indique el plano.
¿Tiene el plano del proyecto?
Mande el detalle del muro y le devolvemos la pieza cotizada. Cantidad mínima: una.
